제품소개

PS080-280은 열전도율이 높은 2액형 열전도성 포팅 컴파운드로 특수 공정을 통해 제조 및 제조되었습니다. 실온이나 열로 경화할 수 있으며, 더 높은 온도에서 더 빠르게 경화됩니다. 파워모듈, 고전력 전원모듈, 컨트롤러, 인버터, 자동차 전자제품 등의 열전도성 포팅에 적합하며 방수, 내습, 충격흡수, 방열, 난연성을 부여하여 회로의 열집중 및 온도상승을 방지하여 전자부품의 수명을 연장시킵니다.

제품특징

01.

낮은 스트레스

이 재료는 경화 중에 수축과 응력이 낮습니다.

02.

좋은 내구성

부가-경화형 폴리디메틸실록산 폴리머로 구성되어 있어 밀폐된 공간에서 가열해도 원래 상태로 돌아가지 않습니다.

03.

낮은 점도

다른 열전도성 소재에 비해 점도가 낮아 부품 포팅이 용이합니다.

04.

신뢰할 수 있음

열충격에 대한 저항성과 난연성이 뛰어납니다.

일반적인 특성

특징	사양 값	테스트 표준
경화 전

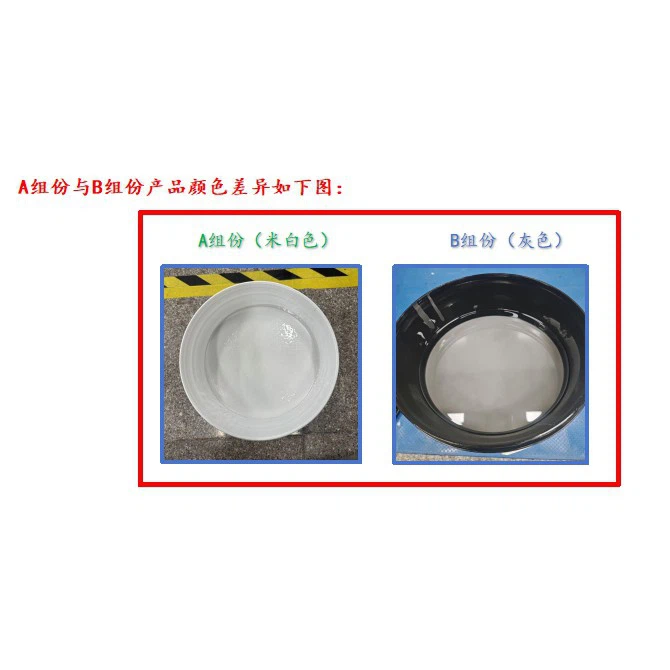

색상 및 외관	- 성분 A: 회색 유체 - 성분 B: 백색 유체	육안검사
혼합 비율	1:1	/
혼합 후 점도(cps)	8000–18000	ASTM D1084
근무시간(분)	30–90(@25도)	/
경화시간	- 15–30분 @100도 - 8–12시간 @25도	/
경화 후
밀도(g/cm3)	2.8–3.0	ASTM D792
경도(쇼어OO)	60–80	ASTM D2240
전단 강도(MPa/psi)	<0.3 / 44	ASTM D1002
유량(g/분)	4.0 이상	세인트유TM
체적 저항률(Ω·cm)	1.0×10² 이상	ASTM D257
유전 강도(kV/mm)	10보다 크거나 같음	ASTM D149
열전도율(W/m·K)	2.8 이상	ISO 22007-2
가연성 등급	V-0	UL94
장기-작동 온도 범위(도)	-50 ~ 200	세인트유TM

사용 지침

혼합 - 두 구성 요소를 혼합하기 전에 각 구성 요소를 철저히 혼합하십시오. 성분 A와 성분 B를 1:1 비율(중량 또는 부피 기준)로 혼합합니다. 대량 생산의 경우 자동화된 계량/혼합/분배 장비를 사용할 수 있습니다. 포팅이 필요한 부분에 접착제를 붓습니다. 이 제품은 자체발포 특성이-좋습니다. 직접 포팅은 일반적으로 원하는 열 방출을 달성하기에 충분합니다. 포팅 전 진공청소를 하면 열전도율이 더욱 향상됩니다. 포팅 후 특정 공정 조건에 따라 상온에서 경화를 수행할 수 있습니다.

지침

본 제품은 첨가-경화형 실리콘 고무입니다. 다음 물질은 제품 경화에 영향을 미치거나 방해합니다: 주석(Sn 2+), 납(Pb 2+) 및 수은(Hg 2+)과 같은 중금속 이온을 포함하는 화합물; 유기주석 화합물 및 유기주석 화합물을 함유하는 실리콘 밀봉제; N, S 및 P를 함유하는 유기 화합물; 및 특정 불포화 탄화수소 가소제.
